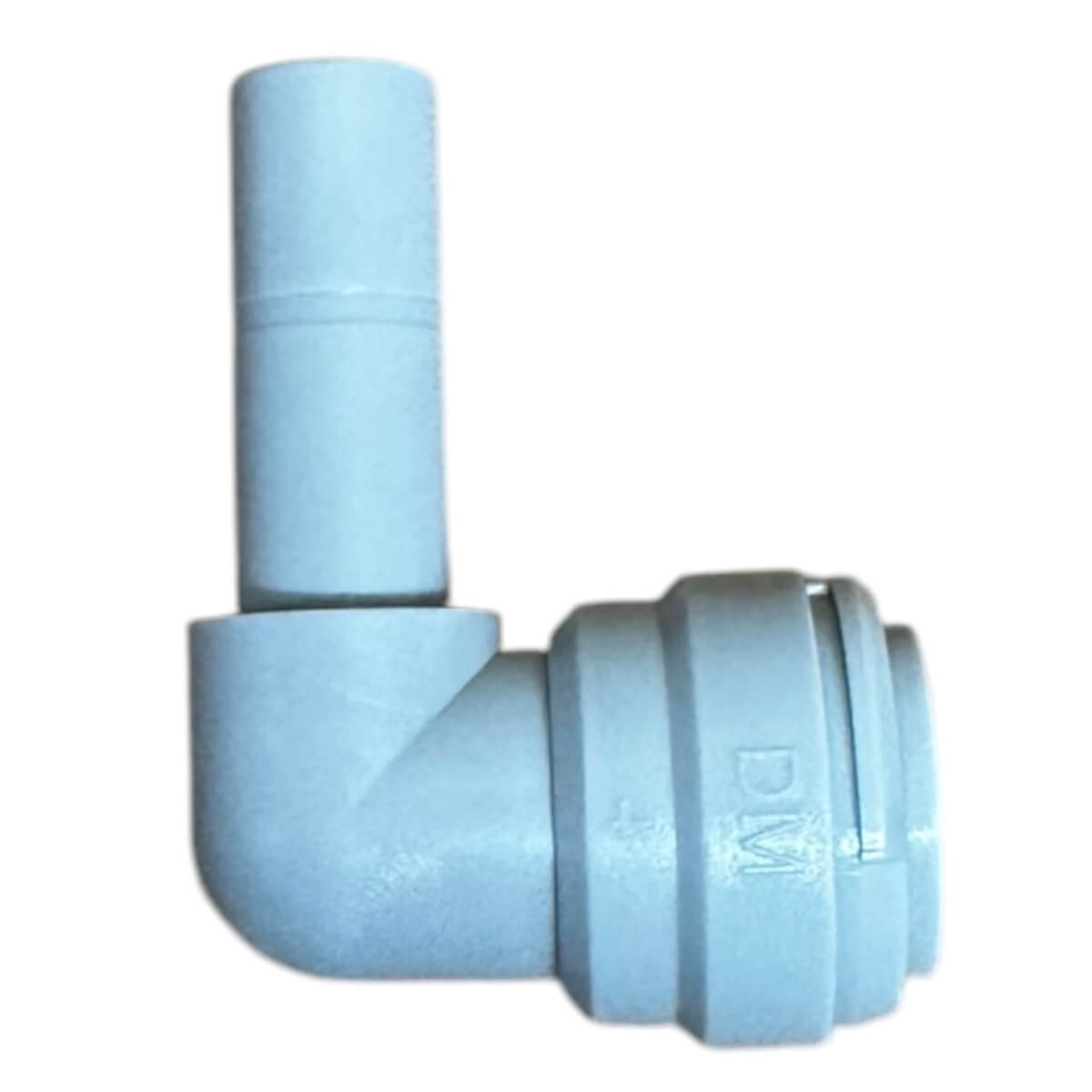

DMfit 3/8" Steckwinkel – 90°-Steckverbinder – 10er-Pack

DMfit 3/8" Steckwinkel – 90°-Steckverbinder – 10er-Pack

Der DMfit 3/8" Steckwinkel ist ein kompakter 90-Grad-Steckverbinder, der über eine 3/8"-Steckmuffe und einen 3/8"-Steckzapfen verfügt. Der Steckzapfen kann direkt in eine andere kompatible 3/8"-Steckverbindung eingeführt werden, wodurch die Rohrleitung die Richtung ändern kann, ohne dass ein zusätzliches Verbindungsrohrstück erforderlich ist.

Der Steckwinkel ist ideal für professionelle Schankanlagen für Bier, Getränke, Gas- und Luftsysteme und besonders dort nützlich, wo der Einbauraum begrenzt ist und eine kompakte 90-Grad-Verbindung benötigt wird.

Lieferung als 10er-Pack DMfit 3/8" Steckwinkel.

DMfit 3/8" Steckwinkel

Im Gegensatz zu einem Standard-Winkelstück, das an beiden Enden eine Steckmuffe aufweist, kombiniert der DMfit Steckwinkel eine 3/8"-Steckverbindung mit einem 3/8"-Steckzapfen.

Der Steckzapfen wird direkt in eine kompatible 3/8"-Steckmuffe eingeführt, während auf der anderen Seite des Winkels ein 3/8"-Außendurchmesser-Rohr angeschlossen wird.

Dies macht ihn nützlich für die Herstellung kompakter Verbindungen direkt an T-Stücken, Y-Stücken, Ventilen, Adaptern und anderen kompatiblen Steckverbindungen.

Hauptmerkmale

• Original DMfit 3/8" Steckwinkel
• 3/8"-Steckmuffe
• 3/8"-Steckzapfen
• Erzeugt eine 90-Grad-Verbindung
• Steckzapfen wird direkt in kompatible 3/8"-Steckverbindungen eingeführt
• Geeignet für Rohre mit 3/8" Außendurchmesser
• Kompaktes Design für beengte Platzverhältnisse
• Einfache Steckmontage
• Vollständig demontierbar für Wartung und Änderungen
• Gefertigt aus Acetal
• Geeignet für kompatible Getränke-Leitungen
• Geeignet für kompatible Gas- und Druckluftsysteme
• Ideal für professionelle Schankanlagen
• Lieferung als 10er-Pack

Geeignet für

Häufige Anwendungsbereiche sind:

• Bierzapfanlagen
• Bier- und Cider-Leitungen
• Getränkeschankanlagen
• CO2-Gasleitungen
• Mischgasleitungen
• Stickstoffleitungen
• Druckluftsysteme
• Bierkühler
• Keg-Anzapfeinrichtungen
• Kellereinrichtungen
• Wassersysteme
• Kompakte Rohrleitungsinstallationen

Anschlüsse

• Anschluss 1: 3/8" Steckanschluss
• Anschluss 2: 3/8" Steckzapfen
• Rohrgröße: 3/8" Außendurchmesser
• Winkel: 90°
• Typ: Steckwinkel
• Material: Acetal
• Hersteller: DMfit
• Packungsgröße: 10

Steckwinkel vs. Winkelstück (beidseitig Steckmuffe)

Die beiden Verbindungsstücke erfüllen einen ähnlichen Zweck, werden aber unterschiedlich montiert.

Ein 3/8"-Winkelstück verfügt über zwei 3/8"-Steckmuffen und wird verwendet, um zwei separate Rohrstücke in einem 90-Grad-Winkel zu verbinden.

Ein 3/8"-Steckwinkel besitzt eine Steckmuffe und einen 3/8"-Steckzapfen. Der Steckzapfen kann direkt in eine andere kompatible Steckverbindung gedrückt werden, wodurch eine kompaktere Verbindung entsteht, ohne dass ein kurzes Rohrstück zwischen den Anschlüssen benötigt wird.

Installation

Führen Sie den 3/8"-Steckzapfen vollständig in eine kompatible 3/8"-Steckverbindung ein. Ein sauber abgeschnittenes 3/8"-Rohr kann dann vollständig in die Muffenseite des Winkels eingesteckt werden.

Überprüfen Sie vor der Installation immer, ob Anschluss, Rohrmaterial, Druck und Anwendung kompatibel sind.
