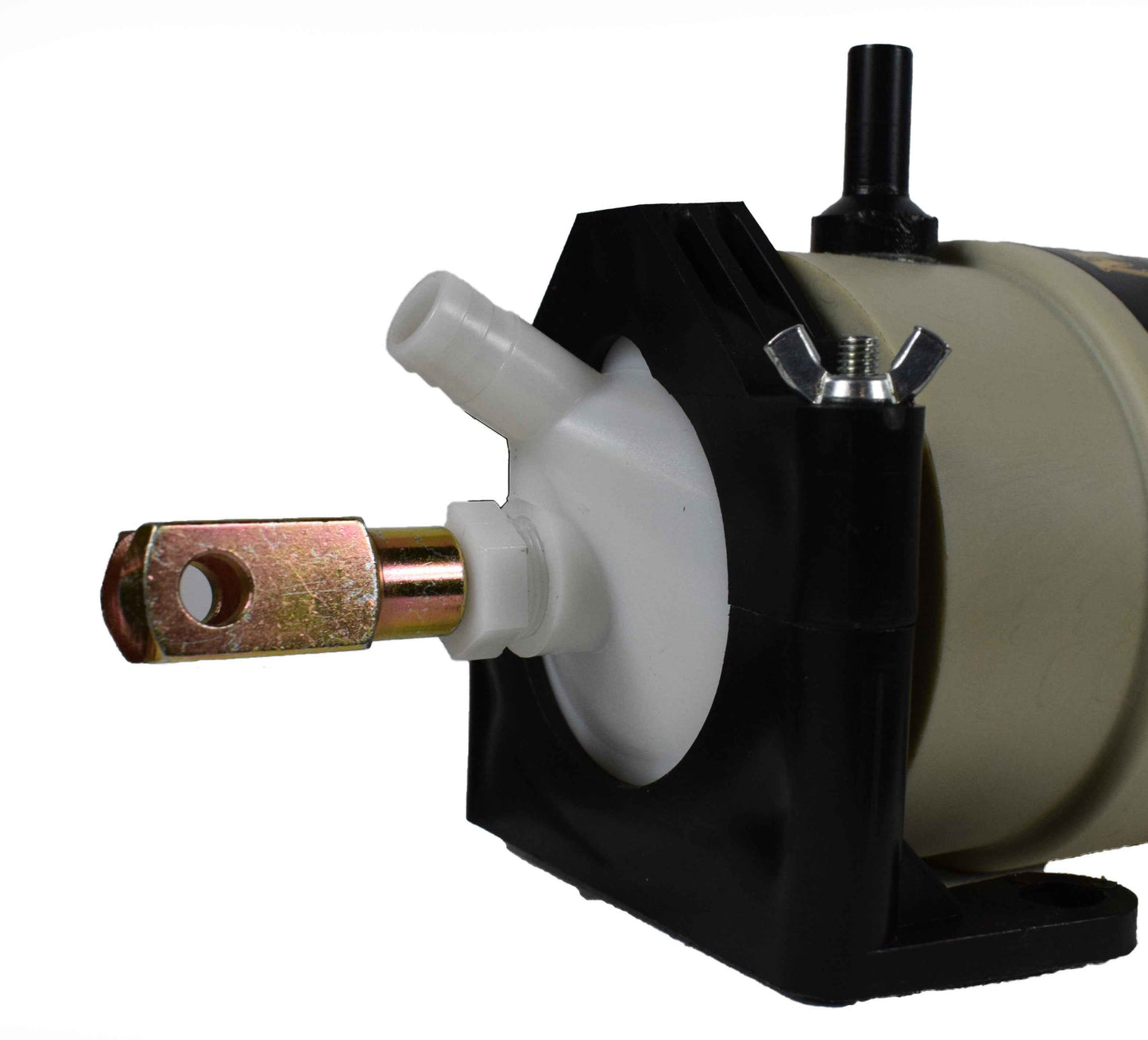

Aston Beer-Engine-Zylinder für Schrankmodelle – vor 2017

Der Aston-Zylinder für Schrankmodelle (vor 2017) ist ein Ersatz-Zylinder für kompatible ältere Aston-Bierpumpen-Schrankmodelle, die vor 2017 hergestellt wurden.

Erhältlich in den Größen ¼ Pint und ½ Pint, kann der Zylinder mit oder ohne integrierten Wassermantel geliefert werden. Modelle mit Wassermantel helfen, die korrekte Biertemperatur zu halten, während der Kühlkreislauf vom Produkt getrennt bleibt.

Ein federbelastetes Rückschlagventil ist eingebaut, um zu verhindern, dass Bier zwischen den Ausschankvorgängen in der Leitung zurückfließt.

Wichtig: Dieser Zylinder ist für kompatible Aston-Bierpumpen-Schrankmodelle vor 2017 konzipiert. Bitte überprüfen Sie vor der Bestellung Ihren vorhandenen Zylinder und das Handpumpenmodell.

Verfügbare Optionen

• ¼-Pint-Zylinder
• ½-Pint-Zylinder
• Mit integriertem Wassermantel
• Ohne Wassermantel
• Konzipiert für kompatible Aston-Schrankhandpumpen vor 2017
• Inklusive federbelastetem Rückschlagventil

Installation und Montage

Entleeren Sie vor dem Ausbau des vorhandenen Zylinders die Bierleitungen und den Zylinder, um Abfall und Verschüttungen zu reduzieren.

1. Schrauben Sie die Drehpunkte nahe der Basis des Rahmens ab.
2. Entfernen Sie den Zapfhahn und lösen Sie den Federstift.
3. Nehmen Sie die Zylinder- und Hahn-Baugruppe aus dem Rahmen.
4. Lösen Sie die Schlauchklemme, die das Verbindungsrohr am Auslass der oberen Kappe sichert.
5. Ziehen Sie das Verbindungsrohr vorsichtig vom Zylinder ab.

So montieren Sie den Ersatz-Zylinder:

1. Schieben Sie das Verbindungsrohr über den Zylinderauslass.
2. Ziehen Sie die Schlauchklemme fest, um eine sichere, luftdichte Verbindung zu gewährleisten.
3. Verbinden Sie den Zylinder-Gabelkopf mit dem Aston-Quadranten unter Verwendung des Federclips.
4. Bringen Sie den Zapfhahn und die Drehpunkte wieder an.
5. Ziehen Sie die Rahmenbefestigungen sicher fest und halten Sie dabei die Drehpunkte bündig mit der Außenseite des Rahmens.

Schließen Sie die Bierleitung mit einer geeigneten Schlauchklemme an den unteren Schlauchstutzen an. Stellen Sie sicher, dass alle Unterlegscheiben und Dichtungen korrekt positioniert bleiben, um Luft- oder Produktlecks zu vermeiden.

Wenn Sie sich nicht sicher sind, ob dieser Zylinder für Ihre Bierpumpe geeignet ist, kontaktieren Sie uns bitte vor der Bestellung.
